Измеритель длинномерных материалов ИДМ-1 в Черкасах

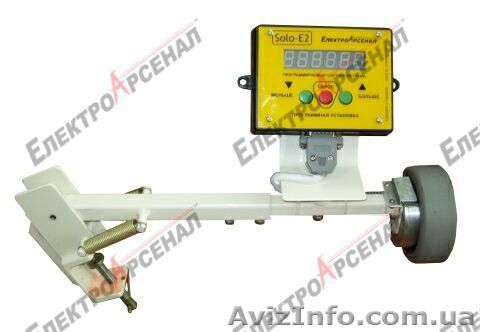

Портативное устройство ИДМ-1 предназначено для измерения длины рулонных и ленточных материалов (полиэтилен, пленки, ткань, войлок и т.д.).

Устройство состоит из обрезиненного колеса устанавливаемого с прижимом на перематываемый материал, встроенного инкрементального энкодера, генерирующего счётные импульсы и программируемого счётчика метража.

Все детали установлены на телескопической откидной штанге. Устройство крепится к перемоточному столу при помощи струбцины. Счётчик СОЛО-Е2 предназначен для преобразования поступающих импульсов от инкрементального энкодера в показания метража и сигнализации об окончания измерения мерного отрезка, длина которого предварительно была выставлена на дисплее. Счетчик установлен на поворотной платформе, которую можно повернуть в любую сторону.

Счётчик СОЛО-Е2 обеспечивает:

* Программирование длины мерного отрезка, по достижению которой срабатывают управляемые релейные контакты;
* Программирование масштабного коэффициента пересчета, зависящего от диаметра мерного ролика;
* Программирование расстояния до конца мерного отрезка, при котором срабатывает промежуточный релейный контакт.
* Программирование количества отмеряемых кусков одинаковой длины
* Измерения длины имеющегося отрезка материала без всякого предварительного программирования;



Технические характеристики:


Максимально измеряемая длина, м
Питание электронного счетчика, В

220
Диаметр колеса, мм 100
Ширина колеса, мм 30
Максимальная скорость протягиваемого материала, м/сек 1, 5

Максимальное количество отмеренных
отрезков одинаковой длины, шт. 99
Точность измерения, % ±1, 5
Температурные условия эксплуатации, °С -25… +40
Степень защиты ІР40
Габариты устройства, мм 420(520)х120х330


Комплект поставки:


Портативное устройство ИДМ - 1 шт.;

Эксплуатационные документы, паспорт на изделие - 1 экз.;

Паспорт и руководство по эксплуатации счётчика СОЛО-Е2 - 1 экз.
