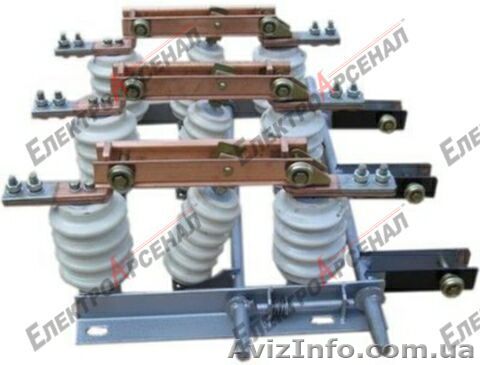

Разъединитель РВЗ-10/400-I, II в Черкасах

Разъединители внутренней установки предназначены:

для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и для изменения схемы соединения;

для обеспечения безопасного производства работ на отключенном участке;

для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Расшифровка условного обозначения

РВ - Разъединитель внутренний

3 – наличие заземляющих ножей
10 - номинальное напряжение, кВ
400, 630 - номинальный ток, А
I – заземлитель со стороны неподвижных контактов

II – заземлитель со стороны подвижных контактов

III – заземлитель с двух сторон

Высоковольтные разъединители внутренней установки предназначены для:

• создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;

• включения и отключения под напряжением участков электрической цепи(без нагрузки).

• заземления отключенных участков при помощи стационарных заземлителей;

• отключения и включения тока холостого хода трансформаторов.

Технические характеристики:

Номинальное напряжение, кВ


10

Наибольшее рабочее напряжение, кВ


12

Номинальный ток, А


400

Ток электродинамической стойкости, кА


50

Ток термической стойкости, кА


20

Время протекания тока термической стойкости, с:
- для главных ножей
- для ножей заземления




3
1

Установленный ресурс по механической прочности, циклов ВО


10 000

Межполюсное расстояние


200

Масса разъединителя, кг


30

Габариты, мм


520x642x460

Комплект поставки

РВ-10/400-I, II - 1 шт.;

Паспорт на изделие - 1 экз.
